工作原理

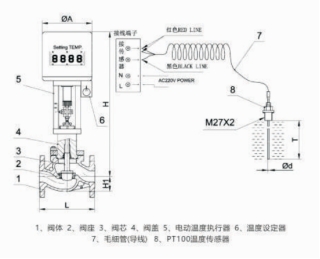

自力式電控溫度調節閥由控制閥門、電動執行機構，溫度傳感器和溫度調節器等部件組成。根據用戶需要，分別有加熱型與冷卻型兩種結構。加熱型調節間的結構與原理。工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對鋪熱箱進行加熱。當溫   度升到相應設定值時，傳感器即產生相應線性信號輸入一體化執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入一體化執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終，在設定溫度范圍內被控制。從而達到控溫目的。備注:常說的加熱型，冷卻型，在此閥中只要更換閥芯結構即可以實現。

技術參數及性能
